제품 상세 정보:
|
데레이그킨: | EN837-1 | 사이즈: | 63 밀리미터 |
---|---|---|---|
탑재: | 축 방향 | 압력 범위: | 16은 방해하거나, 특화했습니다 |
케이스 소재: | ABS | 렌즈의 재료: | 아크릴 |
부턴은 지하철을 탑니다: | 인청동 | 움직임: | 놋쇠 |
다이얼: | 알루미늄 | 정확도: | 1.6 |
하이 라이트: | 굴대 16 바 압력계,플라스틱 케이스 16 바 압력계,63 밀리미터 이면 접속 압력계 |

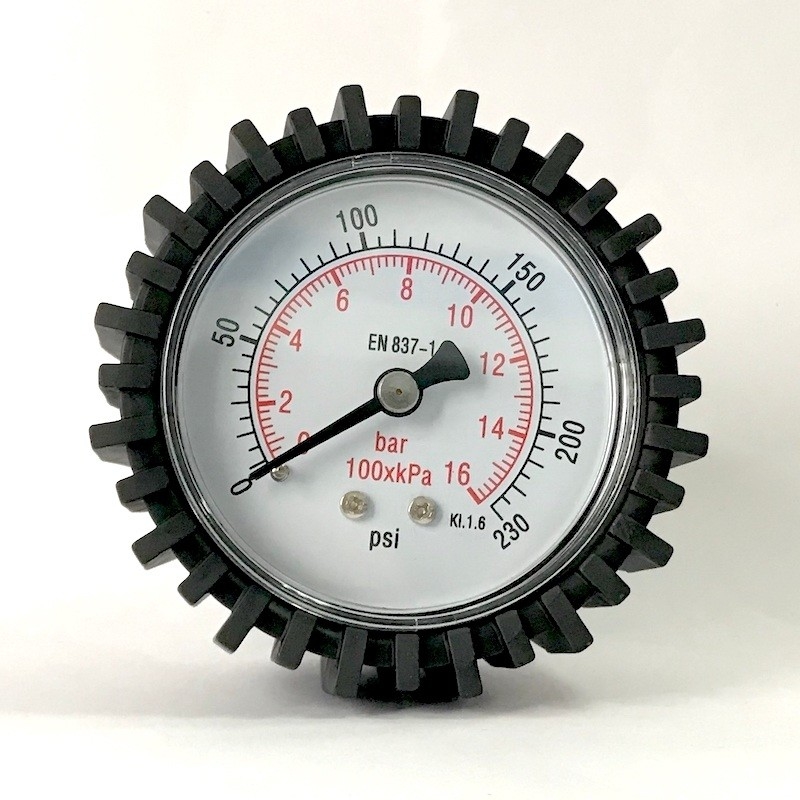

63 밀리미터 플라스틱 케이스 16 바 충돌 소매 달린 압력계 G 1/4 이면 접속 유틸리티 압력계
기술
정밀도 계급 1.6과 이용 가능한 명목상 40, 50과 63 사이즈로, 이 모델은 업계에서 적용의 넓은 범위에 대해 어울립니다. 옵션으로서의 이용 가능한 장착 브라켓이 백마운트 프로세스 접속으로 압력 게이지의 배전반 조립을 가능하게 합니다. 백마운트 프로세스 접속과 명목상 63 사이즈 밀리미터 버전은 선택적으로 기구의 앞 부분에 위치해서 설치 플랜지로 제공됩니다. 예를 들어 배전반 조립이 앞으로부터 단지 가능할 때, 이 설치 플랜지는 사용됩니다.
애플리케이션
대단히 끈기 있거나 크리스탤리싱과, 구리 합금 일부를 공격하지 않을 가스이고 유동적 미디어를 위해.
공압
난방과 에어 콘디셔닝 기술
의료 공학
특수 기능
믿을 만하고 비용 효율적입니다
EN 837-1 당 디자인
공칭 크기 40, 50, 63, 80, 100과 160
눈금 범위 최고 0... 400개 바
디자인 |
EN 837-1 |
공칭 크기 |
63 밀리미터 |
정확도 |
1.6 |
압력 범위 | (주문 제작된) 16개 바 |
압력한계 |
받침 : 3/4 X 최대 눈금 |
허용온도 |
주변 : -20... +60 'C |
온도 영향 |
언제 측정 장치의 온도가 기준 온도 (+20 'C에서) 벗어나는지 : 최대. 전폭의 ±0.4 %/10 K |
프로세스 접속 |
놋쇠 |
압력 요소 |
놋쇠, c-형 또는 헬리컬 형태 부르동관 |
움직임 | 놋쇠 |
다이얼 | 지시자 정지핀과 하얀, 알루미늄 검은 / 빨간 글자 |
지시자 | 알루미늄 |
경우 | 플라스틱 |
윈도우 | 아크릴 |
선택 |
다른 프로세스 접속 |
차원
(광선인) 더 낮은 탑재인 모델 M01.01
다이얼 사이즈 | 밀리미터에 차원 | 킬로그램에서 체중 | |||||
a | 비 | D | G | H | SW | ||
40 | 9.5 | 26 | 39 | G1/4 | 36 | 14 | 0.08 |
50 | 10 | 27.5 | 49 | G1/4 | 45 | 14 | 0.10 |
63 | 9.5 | 27.5 | 62 | G1/4 | 53.5 | 14 | 0.13 |
80 | 11.5 | 30 | 79 | G1/2 | 72 | 22 | 0.18 |
100 | 11.5 | 30.5 | 99 | G1/2 | 83.5 | 22 | 0.21 |
160 | 15.5 | 42 | 160 | G1/2 | 115.5 | 22 | 0.85 |
(굴대인) 백마운트인 모델 M01.02
다이얼 사이즈 | 밀리미터에 차원 | 킬로그램에서 체중 | ||||
b1 | b2 | D | G | SW | ||
40 | 26 | 42 | 39 | G1/8 | 14 | 0.06 |
50 | 29.5 | 47.5 | 49 | G1/4 | 14 | 0.07 |
63 | 29 | 47 | 62 | G1/4 | 14 | 0.08 |
80 | 32 | 49 | 79 | G1/4 | 14 | 0.11 |
100 | 31 | 49 | 99 | G1/4 | 14 | 0.26 |
명령 정보
모델 / 다이얼 크기 / 압력 범위 / 프로세스 접속 / 옵션
