제품 상세 정보:
|
사이즈: | 50 밀리미터, 2 " | 탑재: | 센터 백 |
---|---|---|---|
압력 범위: | 15 kg/cm2 또는 주문 제작됩니다 | 케이스 소재: | 검은 강철 |
렌즈의 재료: | PC | 부턴은 지하철을 탑니다: | 인청동 |
움직임: | 구리 합금 | 다이얼: | 백색 배경, 검은 레터링 |
정확도: | 2.5 | 데레이그킨: | EN837-1 |
하이 라이트: | 구리 합금 유틸리티 압력계,50 밀리미터 유틸리티 압력 계측기,15 kg/cm2 오일 압력계 |

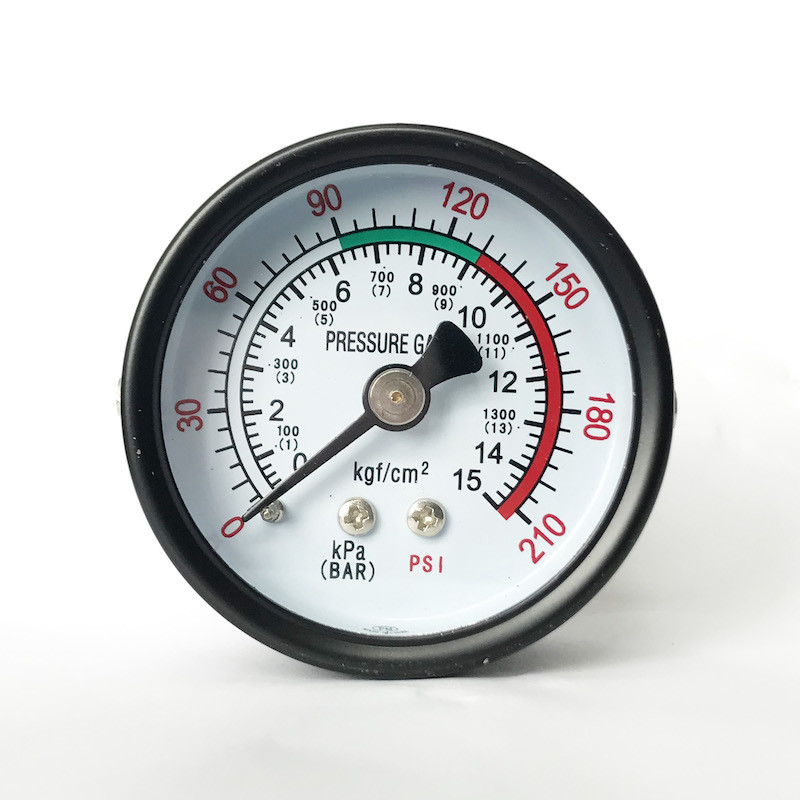

2 " 50 밀리미터 15 kg/cm2 석유 압력계 센터 백 구리 합금 연결 유틸리티 압력계
기술
압력 게이지의 (상대적) 간편성은 계측기에 의해 측정된 압박이 일하는 유일한 계측기를 위해 필요한 에너지 원이라는 사실에서 유래합니다. 생산 과정의 말에, 압력 게이지는 이미 존재한 마스터 게이지을 압력 판독에 따라 눈금 보정됩니다. 일단 이것이 이루어지면, 계측기는 사용이 준비됩니다. 계측기는 일반적으로 유체 동력 계통에 다양한 관점에 설치될 수 있습니다 (예를 들면 공기이거나 압축된 공기계, 기타 등등에서 독립적 규제에, 유압펌프의 압력 포트에 근접시키세요). 때때로, 압력 게이지는 심지어 전반적인 시스템 (예를 들면 감압 밸브 후에 발생하는 회로) 중 나머지 보다 다른 압력에 작동하는 유체 동력 계통 이내에 부분 회로를 측정할 수 있습니다.
애플리케이션
대단히 끈기 있거나 크리스탤리싱과, 구리 합금 일부를 공격하지 않을 가스이고 유동적 미디어를 위해.
공압
난방과 에어 콘디셔닝 기술
의료 공학
특수 기능
믿을 만하고 비용 효율적입니다
EN 837-1 당 디자인
공칭 크기 40, 50, 63, 80, 100과 160
눈금 범위 최고 0... 400개 바
디자인 |
EN 837-1 |
공칭 크기 |
50 밀리미터, 2 " |
정확도 |
2.5 |
압력 범위 | (주문 제작된) 15 kg/cm2 |
압력한계 |
받침 : 3/4 X 최대 눈금 |
허용온도 |
주변 : -20... +60 'C |
온도 영향 |
언제 측정 장치의 온도가 기준 온도 (+20 'C에서) 벗어나는지 : 최대. 전폭의 ±0.4 %/10 K |
프로세스 접속 |
놋쇠 |
압력 요소 |
놋쇠, c-형 또는 헬리컬 형태 부르동관 |
움직임 | 놋쇠 |
다이얼 | 지시자 정지핀과 하얀, 알루미늄 검은 / 빨간 글자 |
지시자 | 알루미늄 |
경우 | 검은 강철 |
윈도우 | PC |
선택 |
다른 프로세스 접속 |
차원
(광선인) 더 낮은 탑재
다이얼 사이즈 | 밀리미터에 차원 | 킬로그램에서 체중 | |||||
a | 비 | D | G | H | SW | ||
40 | 9.5 | 26 | 39 | G1/4 | 36 | 14 | 0.08 |
50 | 10 | 27.5 | 49 | G1/4 | 45 | 14 | 0.10 |
63 | 9.5 | 27.5 | 62 | G1/4 | 53.5 | 14 | 0.13 |
80 | 11.5 | 30 | 79 | G1/2 | 72 | 22 | 0.18 |
100 | 11.5 | 30.5 | 99 | G1/2 | 83.5 | 22 | 0.21 |
160 | 15.5 | 42 | 160 | G1/2 | 115.5 | 22 | 0.85 |
(굴대인) 백마운트
다이얼 사이즈 | 밀리미터에 차원 | 킬로그램에서 체중 | ||||
b1 | b2 | D | G | SW | ||
40 | 26 | 42 | 39 | G1/8 | 14 | 0.06 |
50 | 29.5 | 47.5 | 49 | G1/4 | 14 | 0.07 |
63 | 29 | 47 | 62 | G1/4 | 14 | 0.08 |
80 | 32 | 49 | 79 | G1/4 | 14 | 0.11 |
100 | 31 | 49 | 99 | G1/4 | 14 | 0.26 |
명령 정보
모델 / 다이얼 크기 / 압력 범위 / 프로세스 접속 / 옵션
